SHEAR CONNECTOR(전단연결재)란?



반응형

건축 구조물에서 전단력(Shear Force)은 매우 중요한 요소로, 다양한 부재가 이러한 전단력에 의해 변형되거나 파손될 수 있습니다. 전단력은 보통 철근콘크리트, 철강구조물 및 기타 건축 자재들에서 발생하며, 이를 처리하는 데 중요한 역할을 하는 부품이 바로 전단연결재(Shear Connector)입니다. 전단연결재는 주로 철골 구조에서 사용되며, 철골과 콘크리트가 결합된 구조물에서 매우 중요한 기능을 합니다. 이 글에서는 전단연결재에 대한 정의, 종류, 적용 분야 등을 자세히 설명하겠습니다.

1. 전단연결재(Shear Connector)의 정의

전단연결재는 철골 구조에서 콘크리트와 철골이 상호작용을 잘 할 수 있도록 돕는 부품입니다. 주로 철골 기둥이나 보와 콘크리트 슬래브(슬래브: 건축물에서 수평 면적을 구성하는 부재) 사이에 배치되어, 두 재료 간의 전단력을 효과적으로 전달하는 역할을 합니다. 이 전단연결재를 통해 콘크리트와 철강 부재가 하나의 결합체로 작용하며, 구조물의 강도와 안정성을 향상시킬 수 있습니다.

전단연결재는 일반적으로 전단력을 전달하는 역할을 하며, 콘크리트가 철골 부재에 잘 결합되도록 돕습니다. 철골과 콘크리트가 잘 결합될 경우, 두 재료는 각각의 장점을 발휘하며, 강도 높은 복합재료 구조가 형성됩니다.



2. 전단연결재의 종류

전단연결재는 다양한 형태로 존재하며, 그 종류는 사용되는 구조물의 종류와 요구 사항에 따라 달라질 수 있습니다. 주로 사용되는 전단연결재의 종류는 다음과 같습니다.

(1) 볼트형 전단연결재(Bolted Shear Connectors)

볼트형 전단연결재는 가장 일반적인 형태로, 철골과 콘크리트를 연결하는 데 사용됩니다. 이 타입의 전단연결재는 볼트와 너트를 사용하여 연결되는 방식으로, 설치가 비교적 간편하고, 높은 인장력을 견딜 수 있습니다. 또한, 볼트형 전단연결재는 유지보수가 용이하여 장기적인 관점에서 효율적인 선택이 될 수 있습니다.

(2) 헤드형 전단연결재(Headed Shear Studs)

헤드형 전단연결재는 철강 부재에 용접하여 사용되는 형태입니다. 이 타입은 가장 일반적으로 사용되며, 콘크리트에 직접 용접된 철강 스터드를 통해 전단력을 전달합니다. 헤드형 스터드는 용접으로 설치되기 때문에 강도가 높고, 설치 후 안정성이 뛰어난 장점이 있습니다.

(3) 슬래브형 전단연결재(Slab Shear Connectors)

슬래브형 전단연결재는 콘크리트 슬래브와 철골 기둥 또는 보를 연결하는 데 사용됩니다. 이 타입은 보통 콘크리트의 두께와 강도에 맞게 조정되어 사용되며, 설계된 전단력에 맞는 크기와 형상으로 제작됩니다. 슬래브형 전단연결재는 구조물의 하중을 균등하게 분배하는 데 유리합니다.

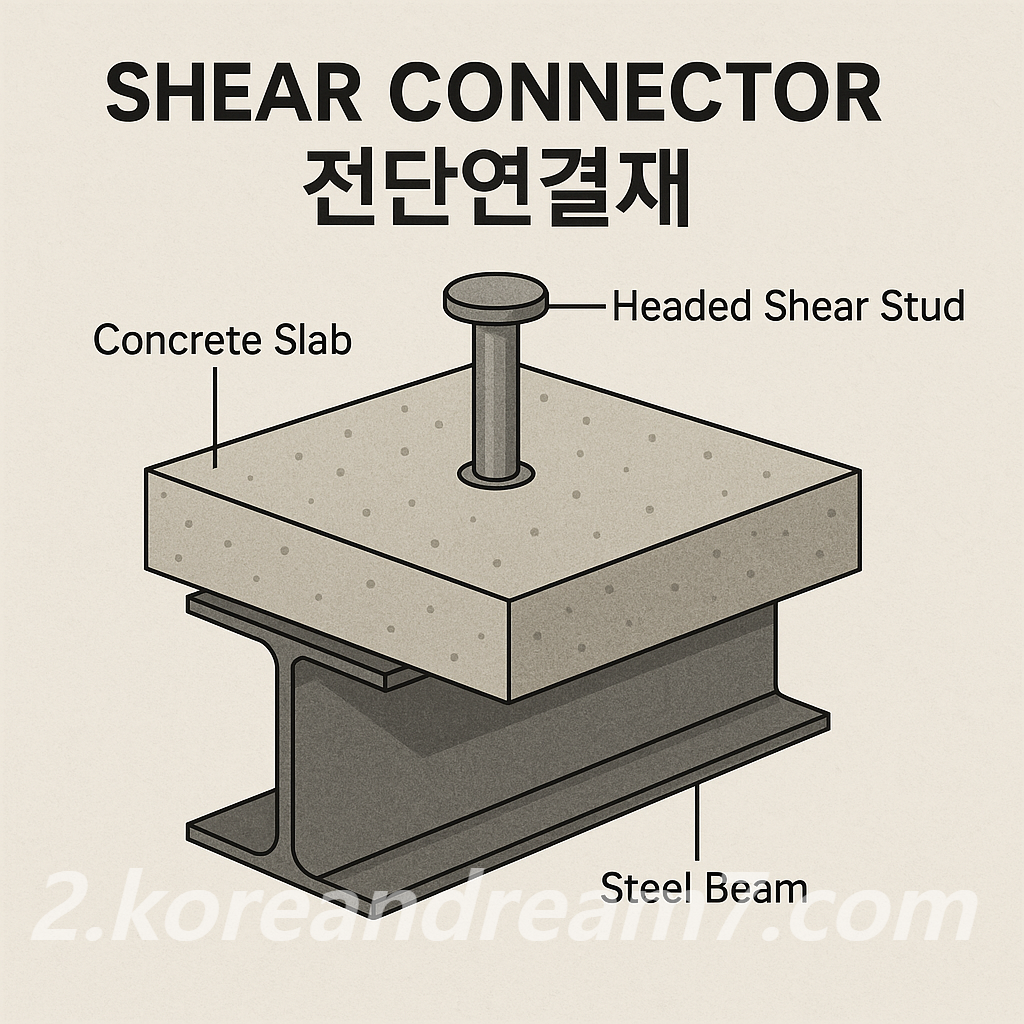

SHEAR CONNECTOR

3. 전단연결재의 역할과 중요성

전단연결재는 철골-콘크리트 복합 구조에서 두 재료가 효과적으로 결합될 수 있도록 하며, 이 결합을 통해 구조물의 전체적인 강도와 안정성을 높여줍니다. 전단연결재의 주요 역할은 다음과 같습니다:

(1) 전단력의 전달

전단연결재는 철골과 콘크리트 간의 전단력을 전달하는 역할을 합니다. 철골과 콘크리트는 각기 다른 물리적 특성을 가지고 있기 때문에, 전단연결재를 사용함으로써 이들 간의 전단력을 효과적으로 전달할 수 있습니다.

(2) 복합 재료 구조의 강도 증대

철골과 콘크리트가 개별적으로 사용할 때보다 두 재료를 결합하면 구조적 강도가 크게 향상됩니다. 전단연결재는 두 재료 간의 결합을 유지하고 강화시켜, 구조물의 내구성과 안정성을 높이는 데 중요한 역할을 합니다.

(3) 구조물의 동적 하중 대응

건축물은 정적인 하중뿐만 아니라 동적인 하중도 받습니다. 특히, 지진이나 강한 바람과 같은 외부의 동적 하중을 받을 때, 전단연결재는 구조물이 유연하게 반응하면서도 안전하게 하중을 분산시킬 수 있도록 도와줍니다.

(4) 설계의 효율성 향상

전단연결재를 사용하면 구조물 설계가 더욱 효율적이고 경제적으로 이루어질 수 있습니다. 전단연결재를 적절히 배치함으로써 구조물의 하중을 적절하게 분배하고, 필요한 자재의 양을 줄여 비용을 절감할 수 있습니다.

4. 전단연결재의 적용 분야

전단연결재는 주로 철골-콘크리트 복합구조에서 사용되며, 다음과 같은 다양한 분야에서 적용됩니다.

(1) 교량

교량은 큰 하중을 받는 구조물이기 때문에, 전단연결재를 사용하여 철골과 콘크리트를 결합시켜 강도와 내구성을 높입니다. 특히, 교량에서 전단연결재는 철강 부재와 콘크리트 슬래브 간의 결합을 강화하고, 동적 하중을 안정적으로 분배하는 역할을 합니다.

(2) 고층 건물

고층 건물에서 철골과 콘크리트를 결합하여 사용하는 경우, 전단연결재는 중요한 역할을 합니다. 전단연결재는 구조물의 안정성을 높이고, 고층 건물에서 발생할 수 있는 각종 외부 하중에 대해 효율적으로 대응할 수 있도록 돕습니다.

(3) 산업 건물 및 창고

산업 건물이나 창고에서도 전단연결재를 사용하여 철골과 콘크리트를 결합하는 경우가 많습니다. 이들은 보통 큰 규모의 하중을 받기 때문에, 전단연결재를 사용하여 구조물의 강도를 높이고, 안전성을 확보할 수 있습니다.

5. 전단연결재의 설치 및 관리

전단연결재는 설치가 까다로울 수 있으며, 특히 용접형 전단연결재는 전문가의 손길을 요합니다. 설치 시에는 설계 도면에 맞춰 정확하게 배치해야 하며, 올바른 품질의 재료를 사용해야만 효과적인 하중 전달을 할 수 있습니다. 또한, 전단연결재가 손상되지 않도록 주기적인 점검과 관리가 필요합니다.

결론

전단연결재는 철골-콘크리트 복합 구조에서 매우 중요한 역할을 합니다. 이를 통해 두 재료의 결합을 강화하고, 전단력 전달을 효율적으로 하며, 구조물의 내구성 및 안정성을 높일 수 있습니다. 다양한 형태의 전단연결재가 존재하며, 이를 적절히 선택하여 사용하는 것이 건축 설계에서 중요한 요소로 작용합니다. 이러한 이유로 전단연결재는 현대 건축에서 없어서는 안 될 중요한 부품입니다.
