충전강관 콘크리트(Concrete Filled Tube, CFT)란?











반응형

충전강관 콘크리트(Concrete Filled Tube, CFT)는 철강관 안에 콘크리트를 채워 넣은 구조체로, 건축 및 토목 분야에서 점차 중요한 역할을 하고 있습니다. CFT는 강관의 높은 강도와 콘크리트의 압축 강도를 결합하여 매우 효율적인 건축 자재로 사용됩니다. CFT는 기존의 콘크리트와 강철을 결합한 구조 방식에 비해 뛰어난 내구성, 내진성, 경제성을 제공합니다. 이 글에서는 CFT의 정의, 장점, 사용 사례 및 건축에 있어 중요성에 대해 자세히 설명하겠습니다.

1. CFT의 정의

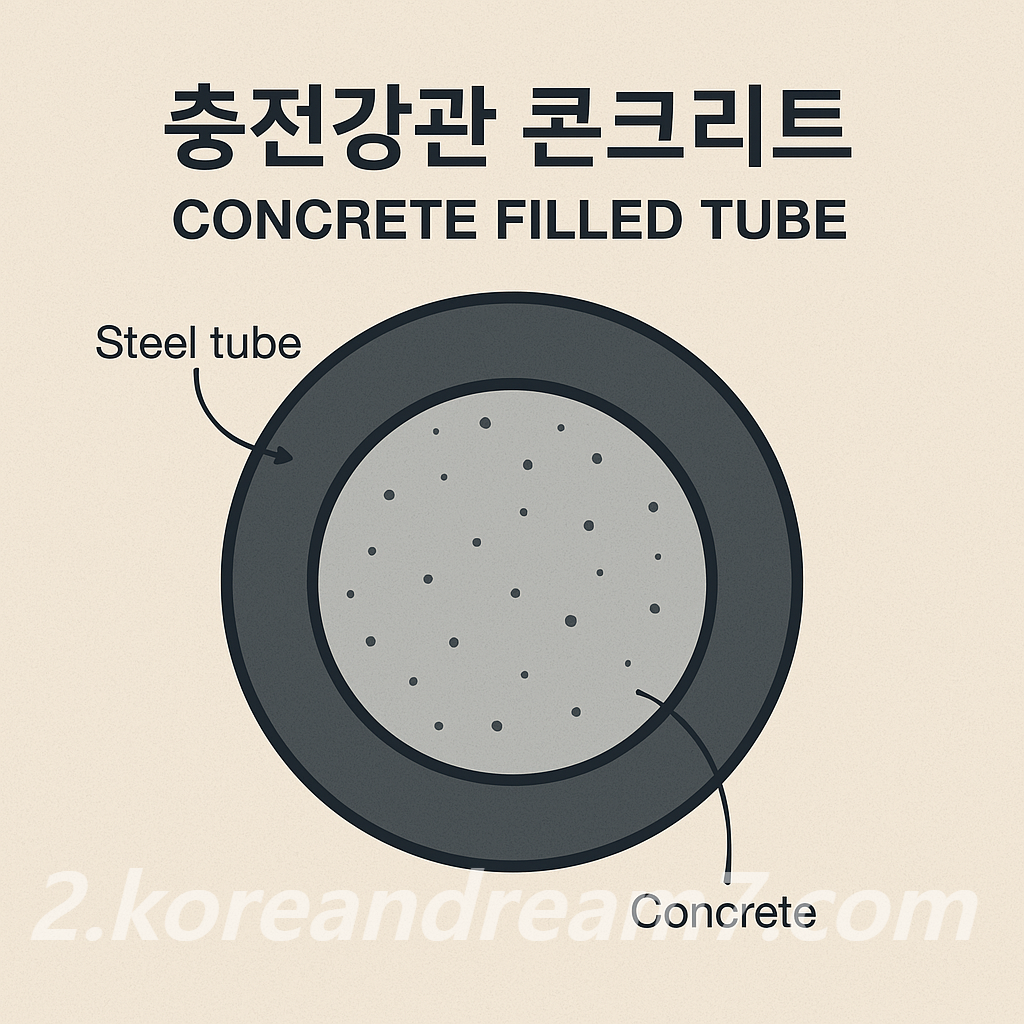

CFT는 '콘크리트 충전 강관'을 의미하며, 이는 강철로 된 원통형 튜브 안에 콘크리트를 채워 넣은 구조입니다. 일반적으로 강관은 두 가지 형태로 제작될 수 있는데, 원형 또는 사각형 강관이 대표적입니다. 이러한 구조는 강관이 콘크리트의 압축 하중을 받아들이고, 콘크리트는 강관의 외부 압력을 견디는 역할을 합니다. 두 재료의 상호 보완적인 성질로 인해 CFT 구조는 강력한 내구성과 높은 하중 지지력을 지니게 됩니다.

2. CFT의 구조적 장점

• 내진성: CFT 구조물은 철강의 강도와 콘크리트의 중량이 결합되어, 지진 발생 시 매우 뛰어난 내진 성능을 발휘합니다. 특히 고층 건물과 같은 대형 구조물에 사용될 경우, 내진 성능을 높이는 데 매우 유효합니다.
• 내구성 및 내식성: 철강 강관은 외부 환경에 노출되었을 때 내식성을 제공하며, 콘크리트는 내구성을 더욱 강화시킵니다. 이 결합체는 구조물이 시간이 지나면서도 변형 없이 안정된 상태를 유지하게 도와줍니다.
• 공사 기간 단축: CFT 구조는 현장에서 쉽게 시공할 수 있으며, 공사 기간을 단축시키는 효과가 있습니다. 이는 건설 과정에서 여러 자재를 사용해야 하는 전통적인 방법과 달리, 강관과 콘크리트만으로 복합적인 기능을 수행할 수 있기 때문입니다.
• 높은 하중 지지력: CFT는 다른 전통적인 구조물보다 높은 하중을 지지할 수 있는 능력을 가지고 있습니다. 철강의 강한 인장 강도와 콘크리트의 압축 강도가 결합되어, 더욱 안정적이고 강력한 구조를 형성합니다.



충전강관 콘크리트

3. CFT의 설치 과정

CFT 구조물을 설치하는 과정은 다음과 같습니다.

1. 강관 준비: 먼저, 강관을 필요한 길이와 지름에 맞게 준비합니다. 이 강관은 내부에 콘크리트를 채우기 위해 충분히 강하고 내식성이 있어야 합니다.
2. 콘크리트 충전: 강관 내부에 콘크리트를 채우는데, 이때 콘크리트의 종류와 배합비는 건축물의 용도에 따라 달라질 수 있습니다. 또한, 콘크리트의 타설 방법도 매우 중요한데, 과도한 충격 없이 안정적으로 타설이 이루어져야 합니다.
3. 경화 및 강화: 콘크리트가 경화되면, 전체 구조가 하나로 결합되어 강도와 내구성이 크게 향상됩니다.
4. 완성된 구조물 사용: 충전강관 콘크리트는 다소 복잡한 설치 과정을 거치지만, 그만큼 강력하고 효율적인 구조물이 됩니다. 이러한 구조는 고층 건물, 다리, 기둥 등 다양한 분야에서 활용됩니다.

4. CFT의 다양한 용도

CFT는 고층 건물부터 교량, 탑까지 다양한 건축 및 토목 분야에서 사용되고 있습니다. 그 중에서도 가장 대표적인 용도는 다음과 같습니다.

• 고층 건물: CFT는 고층 건물의 기둥으로 사용될 때 뛰어난 내구성 및 내진성을 제공합니다. 콘크리트와 강철이 결합된 CFT 구조는 고층 건물에서 발생할 수 있는 다양한 하중을 효과적으로 분산시킬 수 있습니다.
• 교량: 교량의 기둥이나 지지대에도 CFT가 사용됩니다. 특히 교량이 위치한 지역이 지진에 취약한 경우, CFT는 내진성이 뛰어나 안전성을 높이는 데 중요한 역할을 합니다.
• 탑 및 기둥: 전세계 여러 나라에서는 송전탑, 통신탑, 교각 등의 구조물에 CFT를 사용하고 있습니다. 이는 탑이 마주하는 강한 바람과 하중을 견디기 위해 매우 적합합니다.

5. CFT의 경제성

CFT 구조는 다른 구조 방식에 비해 경제적입니다. 왜냐하면 CFT는 강관과 콘크리트라는 두 가지 자재만을 사용하여 강력한 하중 지지력과 내구성을 제공하기 때문입니다. 또한, 현장에서의 시공 시간이 단축되며, 불필요한 자재비용을 절감할 수 있습니다. 특히 대형 건축 프로젝트에서 CFT를 사용하면 전체 건설비용을 절감할 수 있는 효과를 얻을 수 있습니다.

6. CFT의 한계 및 개선점

물론, CFT는 모든 경우에 이상적인 해결책은 아닙니다. 예를 들어, CFT 구조는 강관을 준비하고 콘크리트를 충전하는 과정에서 시간이 많이 소요되며, 설치가 어렵거나 비용이 과도하게 발생할 수도 있습니다. 또한, 충전된 콘크리트의 품질이 중요하며, 콘크리트의 혼합 비율과 강도가 맞지 않으면 구조물의 성능에 문제가 발생할 수 있습니다.

이러한 단점을 해결하기 위해 지속적인 연구와 개발이 이루어지고 있으며, 보다 효율적이고 경제적인 CFT 기술이 개발되고 있습니다.

7. 결론

충전강관 콘크리트(CFT)는 뛰어난 내진성, 내구성, 경제성을 제공하는 혁신적인 건축 자재입니다. CFT는 다양한 건축물에서 고층 건물, 교량, 탑 등에 널리 사용되며, 그 안정성과 강력한 성능 덕분에 현대 건축에서 중요한 역할을 합니다. 또한, 건설 기간 단축과 비용 절감에도 기여하는 중요한 기술로 자리잡고 있습니다. 앞으로도 CFT는 더욱 발전하여, 더 많은 건축 프로젝트에서 중요한 자재로 활용될 것입니다.

CFT의 장점과 가능성에 대한 연구가 계속 진행됨에 따라, 이 기술은 건축 업계에서 더욱 중요한 역할을 맡을 것입니다.
