아웃리거 시스템(스파인 시스템)이란?



반응형

고층 건물과 마천루에서 구조적인 안정성은 가장 중요한 요소 중 하나입니다. 이러한 건물에서 안정성과 강도를 보장하는 핵심 요소 중 하나가 바로 아웃리거 시스템, 즉 스파인 시스템입니다. 이 시스템은 바람과 지진과 같은 외부 힘에 대한 저항력을 높여주어 고층 건물의 측면 안정성을 개선하는 중요한 역할을 합니다. 본 블로그 글에서는 아웃리거 시스템이 무엇인지, 어떻게 작동하는지, 그 구성 요소와 건축에서의 이점을 자세히 설명하겠습니다.

아웃리거 시스템이란 무엇인가?

아웃리거 시스템, 또는 스파인 시스템은 고층 건물의 측면 안정성을 높이기 위해 사용되는 구조적 설계 방식입니다. 이 시스템은 바람이나 지진과 같은 수평력에 의한 흔들림을 제어하고, 건물의 강성을 높여줍니다. 아웃리거 시스템은 일반적으로 40층 이상의 고층 건물에서 사용되며, 이러한 건물들은 바람과 지진의 영향으로 흔들림이 클 수 있기 때문에 안정성이 매우 중요합니다.

아웃리거 시스템은 건물의 중앙 코어와 외부 기둥을 수평으로 연결하는 아웃리거라는 수평 요소를 통해 안정성을 제공합니다. 이 연결은 건물의 수평력을 균등하게 분배하여 과도한 움직임을 방지하고, 더 강하고 견고한 구조를 만들어 줍니다. 이 시스템은 전통적인 보강 방법이 충분하지 않은 고층 건물에서 특히 유용하며, 열린 공간이나 건축 미학을 고려해야 하는 경우에도 효과적인 해법을 제공합니다.



아웃리거 시스템의 구성 요소

아웃리거 시스템은 여러 가지 핵심 구성 요소가 협력하여 건물의 안정성을 높이는 방식으로 작동합니다. 이들 구성 요소는 다음과 같습니다.

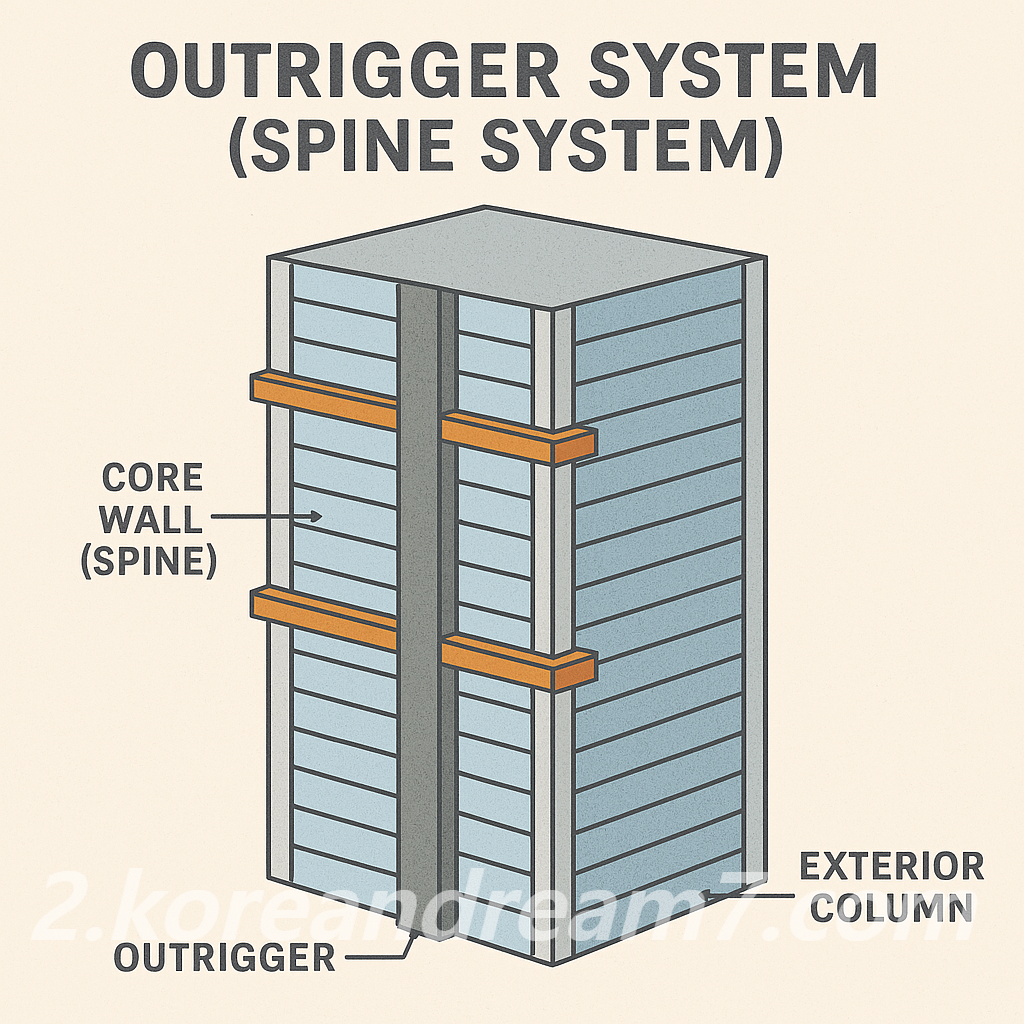

1. 코어 월 (스파인): 건물의 중심에 위치한 코어 벽은 아웃리거 시스템의 주요 구조적 요소입니다. 코어는 엘리베이터, 계단, 유틸리티 샤프트 등을 수용하는 공간으로, 수직적인 지지 역할을 합니다. 또한 코어 벽은 건물의 회전력과 비틀림에 저항하며, 외부에서 발생하는 측면 힘을 흡수하는 중요한 역할을 합니다.
2. 아웃리거 (Outrigger): 아웃리거는 건물의 중심에 위치한 코어 벽과 건물의 외부 기둥을 연결하는 수평 보강 요소입니다. 이 구조물은 건물의 상층부와 하층부를 연결하여, 건물 전체에 걸쳐 수평 하중을 균등하게 분배하고, 흔들림을 최소화하는 역할을 합니다. 아웃리거는 보통 고강도의 철강 재료로 만들어지며, 건물의 유연성과 강성을 동시에 제공합니다.
3. 외부 기둥: 외부 기둥은 건물의 외벽을 따라 배치된 수직 구조물로, 외부에서 발생하는 하중을 지탱합니다. 아웃리거 시스템에서 외부 기둥은 코어 벽과 연결되어, 수평 하중을 건물 전체에 분배하는 데 중요한 역할을 합니다.

아웃리거 시스템(스파인 시스템)이란

아웃리거 시스템의 작동 원리

아웃리거 시스템은 바람이나 지진과 같은 외부 힘에 의해 발생하는 수평력을 효과적으로 분산시킵니다. 고층 건물에서 이러한 수평력은 건물의 흔들림을 초래할 수 있는데, 이 때 아웃리거 시스템이 중요한 역할을 합니다. 아웃리거는 코어 벽과 외부 기둥을 연결하여, 각 기둥과 코어 벽에 걸리는 하중을 고르게 분배합니다. 이로 인해 건물의 흔들림이 감소하고, 강성과 안정성이 증가합니다.

또한, 아웃리거 시스템은 구조적으로 연속적인 보강 효과를 만들어내므로, 건물이 높은 층에서도 더 견고하고 안정적으로 유지될 수 있습니다. 이 시스템은 특히 고층 건물에서 중요한 역할을 하며, 바람이나 지진의 강도에 따라 시스템의 설계를 조정할 수 있습니다.

아웃리거 시스템의 장점

1. 강성 향상: 아웃리거 시스템은 건물의 강성을 높여주어, 외부에서 발생하는 수평력에 대한 저항력을 증가시킵니다. 이는 건물이 흔들리거나 비틀리는 것을 방지하고, 구조적으로 안전한 상태를 유지하게 도와줍니다.
2. 건축 디자인의 유연성: 전통적인 보강 시스템은 공간을 많이 차지하거나 건축적 미학을 해칠 수 있지만, 아웃리거 시스템은 코어 벽과 외부 기둥만을 연결하여 공간 활용을 극대화합니다. 따라서 넓은 내부 공간과 개방감을 유지할 수 있습니다.
3. 지진 및 바람 저항성 강화: 아웃리거 시스템은 고층 건물에서 발생하는 바람과 지진에 대한 저항성을 크게 향상시킵니다. 특히 지진이 발생할 때 건물의 수평 움직임을 효과적으로 제어하여 구조적 안전성을 높여줍니다.
4. 비용 효율성: 아웃리거 시스템은 건물의 전체 구조를 보강하는 데 드는 비용을 절감할 수 있는 효과적인 방법입니다. 고강도 재료로 제작되며, 건물의 안정성을 높여주는 동시에 다른 보강 방법에 비해 더 경제적일 수 있습니다.

결론

아웃리거 시스템(스파인 시스템)은 고층 건물의 구조적 안전성을 높이는 중요한 기술입니다. 바람이나 지진과 같은 자연적인 외부 힘에 의해 발생할 수 있는 측면 하중을 효율적으로 분산시켜, 건물이 안정적으로 유지될 수 있도록 도와줍니다. 이 시스템은 건축 디자인의 자유도를 높이면서도 구조적 강성을 향상시킬 수 있는 뛰어난 해결책을 제공합니다. 고층 건물의 설계와 시공에서 아웃리거 시스템의 도입은 필수적인 요소로 자리잡고 있으며, 앞으로도 많은 건축 프로젝트에서 중요한 역할을 할 것입니다.
